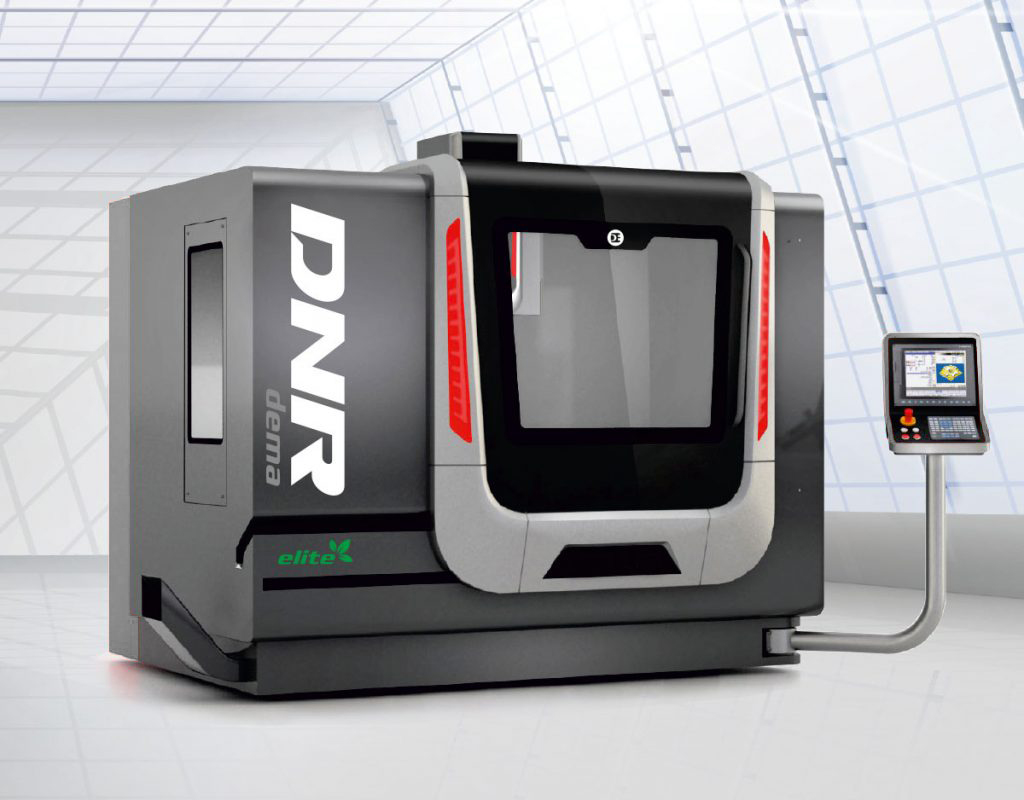

TMC-1300 Cnc Dikey İşleme Merkezi

Kataloğu İndir

tmc 1300 cnc dikey işleme merkezi

CNC Dikey İşleme Merkezleri ile hassas frezeleme, delik delme, havuz boşaltma ve adaptörsüz senkronize diş çekme ayrıca elle serbest çizimle belirlenen formların işlenmesi mümkündür.

Özel üretilmiş hassas, boşluksuz çift somunlu vidalı milliler. Hızlı ve seri otomatik takım değiştirici. Direkt Tahrikli hassas ve rijit iş milleri. Yüksek hassasiyetli, ekonomik, uzun hareket. Lineer veya sürtünme kızak ile kararlı yol alım. Standart üstü pozisyonlama ve tekrarlanabilirlik hassasiyeti. Gerilimi giderilmiş meehanite döküm gövde. Gürültüsüz ve titreşimsiz yüksek kesme yeteneği. Yurtiçi ücretsiz kurulum ve eğitim desteği. Hızlı servis ve yedek parça desteği.

Eksen hızı – X/Y/Z	36/36/36	m/dk.
Kesme – ilerleme hızı – X/Y/Z	1~15	m/dk.
X eksen hareketi	1300	mm
Y eksen hareketi	700	mm
Z eksen hareketi	700	mm
Max. İş parça ağırlığı	1200	kg
İş mili devri	10.000	d/dk.
İş mili motor gücü	11/15	kW
Tabla ölçüleri	1450×700	mm

Standart Ekipmanlar

Mitsubishi M80A-8A(15″ dokunmatik ekran panel)

Diyalog programlama (Navi-Mill)

BT 40/10.000 d/dk. direkt tahrik iş mili

BT 40 kollu tip 24 takım ATC

C3 Sınıfı çift somunlu vidalı mil

Bilyalı veya masuralı lineer kızaklar

Tam kapalı kabin

Çelik bant tipi talaş konveyörü (kovası ile birlikte)

Otomatik yağlama sistemi

İş mili hava üfleme sistemi

İş mili çevresinden nozzllar ile soğutma

Yağ ve su ayırıcı ünite

Rijit kılavuz çekebilme

Kabin içi talaş yıkama sistemi

Elektrik kabin içi soğutma sistemi

3-Faz 380/200 V – 50/60 Hz. harici trafo

Kabin içi aydınlatma ve alarm-ikaz lambaları

Ön kapı emniyet switch

Hava ve su tabancası

Soğutma sistemi

Taşınabilir el çarkı

4. Eksen hazırlığı

Otomatik güç açma / kapama

Seviye ayar civatası ve plakalar

Malzeme çantası & aletler

Opsiyonel Ekipmanlar

FANUC 0İ MF(15″ LCD renkli ekran panel)

BT 40/12.000 d/dk. BT 40/15.000 d/dk. direkt tahrik iş mili

Takım içi su verme (30 bar)

Elektrik kabini için klima

4. Eksen ile birlikte CNC döner tabla

Takım ölçme sistemi

İş parçası ölçme sistemi

Otomatik kapı
